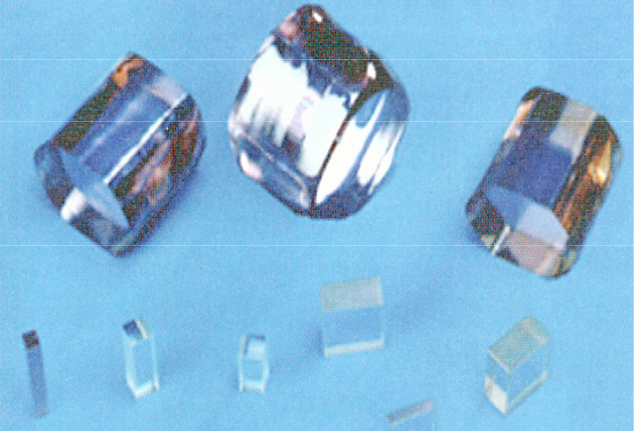

結晶製品 ------>>Nd:YVO4結晶
（PDF） |
|
下記にNd：YVO4結晶のスタンダード仕様をま
とめました。ご参照ください。特注も応じます
対応可能仕様: |
Nd濃度
Nd Dopant Concentration |
0.1～3atm% |
通光面寸法
Width×Height |
1×1～16×16mm |
通光方向厚さ
Length |
0.02～20mm |
|
| 基本仕様: |
軸方向
Orientation |
a-カット crystalline direction （+/-0.5℃） |
|
面取り
Chamfer |
0.15×45° |
寸法公差
Dimensional Tolerance |
+/-0.1mm
+/-0.005mm 高精度できること |
|
損傷閾値
Damage Threshold |
＞15J/cm2 （コート無し）
＞700mW/cm2 （コート有り） |
透過波面精度
Wavefront Distortion |
＜λ/8 at 633nm |
|
コート仕様
Coatings Sample |
- AR@1064nm, R＜0.1%;
|
表面品質
Surface Quality |
S/D＝10/5 |
|
- AR@1064nm, R＜0.1%
HT@808nm, T＞95% |
平行度
Parallelism |
＜10 arc sec. |
|
- HR@1064nm, R＞99.8%
HT@808nm, T＞95% |
直角度
Perpendicularity |
＜5 arc min. |
|
- HR@1064nm, R＞99.8%
HT@808nm, T＞95%
HR@532nm, R＞99% |
基板面精度
Surface Flatness |
＜λ/10 at 632.8nm |
|
有効面
Clear Aperture |
＞90% 中心部
ｃｅｎｔｒａｌ area |
|
標準製品の仕様 : |
原子密度
Atomic Density |
～1.37×1020 atoms/ｃ㎡ |
|
モース硬度
Mohs Hardness |
～5.0
ガラスと類似 |
結晶構造
Crystal Structure |
ジルコン正方晶系 Zircon Tetragonal
空間群 D4h, a=b=7.12,c=6.29
space group |
|
熱膨張係数
Thermal Expansion Coefficient |
αa=4.43×10-6/K,
αc=11.37×10-6/K |
密度
Density |
4.22 ｇ/ｃ㎡ |
|
熱伝導性
Thermal Conductivity Coefficient |
IIC：5.23W/m/K
⊥C：5.10W/m/K |
|
|
|
標準製品の仕様:
レーザ発振波長
Lasing Wavelengths |
914nm,1064nm,1342nm |
結晶クラス
Crystal class |
正単一軸（Positive uniaxial） n0=na=nb,ne=nc
n0=1.9573, ne=2.1652, @1064nm
n0=1.9721, ne=2.1858, @808nm
n0=2.0210, ne=2.2560, @532nm |
熱光学係数
Thermal Optical Coefficient |
dna/dt=8.5×10-6/K, dnc/dT=3.0×10-6/K |
誘導断面積
Stimulated Emission Cross-Section |
25.0×10-19/ｃ㎡,@1064nm |
蛍光寿命
Florescent Lifetime |
Nd=1.1 atm% |
90μｓ ＠808nm |
Nd=2.0 atm% |
50μｓ ＠808nm |
吸収係数
Absorption Coefficient |
Nd=1.1 atm% |
31.4cm-1 , @808nm |
吸収長
Absorption Length |
Nd=1.1 atm% |
0.32mm? @808nm |
基礎損失
Intrinsic Loss |
Nd=1.1 atm% |
?0.1 %cm-1以下 ,@1064nm |
利得バンド幅
Grain Bandwidth |
0.96nm(257GHz) @1064nm |
偏光レーザ発振
Polarized Laser Emission |
π-偏光, 光軸Cに平行 |
ダイオード励起光学-光学変換効率
Diode Pumped Optical Efficiency |
>60% |
セルマイヤーの分散式λ：（ m,純材料のYVO4に対すること）
Sellmeier Equation(for pure YVO4 crystals) |
no2=3.77834+0.069736/(λ2-0.04724)-0.0108133. λ2
ne2=4.59905+0.110534/(λ2-0.04813)-0.0122676. λ2 |
標準製品の仕様:
|
Size（mm） |
Nd |
Coatings |
|
S1 |
S2 |
|
3×3×1 |
0.5% |
AR@1064nm
HT@808nm |
AR@1064nm |
|
3×3×1 |
1% |
AR@1064nm
HT@808nm |
AR@1064nm |
|
3×3×1 |
1% |
AR@1064nm
HT@808nm
HT@532nm |
AR@1064nm |
|
3×3×3 |
0.5% |
AR@1064nm
HT@808nm |
AR@1064nm
HT@808nm |
|
3×3×3 |
0.5% |
AR@1064nm
HT@808nm |
AR@1064nm
HT@808nm |
|
3×3×3 |
1% |
AR@1064nm
HT@808nm |
AR@1064nm
HT@808nm |
|
3×3×3 |
1% |
AR@1064nm
HT@808nm |
AR@1064nm
HT@808nm |
|
3×3×5 |
0.5% |
AR@1064nm
HT@808nm |
AR@1064nm
HT@808nm |
|
3×3×8 |
0.5% |
AR@1064nm
HT@808nm |
AR@1064nm
HT@808nm |
|
3×3×12 |
0.5% |
AR@1064nm
HT@808nm |
AR@1064nm
HT@808nm |
