レーザーダイオード製品 ------>>1310nm L/Dモジュール(G131DY11)(PDF)

1310nm 激光器组件

G131DY11

特性 :

•  クーラーを付く 1mW 出力 , 1310 nm の波長 量子阱 L/D モジュール

•  14 足の電極 针 を 双列 、 直插 入の実 装， シングルモード光ファイバ - から出力する

応用 ： 通 信 、 計測

モジュールの 14 本足 图：

•  冷 却 器 (+)                                         10      アースとするケース (P)

5     アースとするケース (P)                  11    サーミスター

7     モニター (N)                                    12 サーミスター

•  モニター (P)                                     14      冷 却 器 (-)

•  L / D (N)

極限 值 (Tc=25 ℃ )

仕様 (25 ℃ )

注意事项

•  計測する時に静電を防止するために腕の輪を着すること 。使用完 了に静電を防止するためのスポンジ 上 に置くこと 。

•  電極足の配線 图 により正しくで配線すること 。

•  光 ファイバ - 端面 に清潔を守ること。

•  光 ファイバ - の曲がる 直径 を 25mm により短く無いこと 。

•  L/D モジュールの作動 温度：冷 却器をつくモジュール： –10 ℃～ +70 ℃

            冷 却器を付いていないモジュール： –10 ℃～ +65 ℃（ TE ≤± 1dB ）

   6. L/D モジュールの 貯蔵 温度：冷 却器をつくモジュール： –40 ℃～ +80 ℃

  冷 却器を付いていないモジュール： –40 ℃～ +80 ℃

                                               通风 にでき 、 干燥 の部屋に 。

•  限定 电流、 限定パワーで 使用 すること 。

•  L/D モジュールを 使用 する時に衝突する作動しないこと 。

•  定電流の電源で電源とすること 。

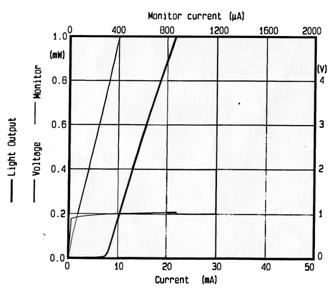

標準 值曲线图：

注意事项

1. 計測する時に静電を防止するために腕の輪を着すること。使用完了に静電を防止するためのスポンジ上 に置くこと。
2. 電極足の配線图により正しくで配線すること。
3. 光ファイバ-端面に清潔を守ること。
4. 光ファイバ-の曲がる直径を25mmにより短く無いこと。
5. L/Dモジュールの作動温度：冷却器をつくモジュール：–10℃～+70℃
冷却器を付いていないモジュール： –10℃～+65℃（TE≤±1dB）
6. L/Dモジュールの貯蔵温度：冷却器をつくモジュール：–40℃～+80℃
冷却器を付いていないモジュール：–40℃～+80℃
通风にでき、干燥の部屋に。
7. 限定电流、限定パワーで使用すること。
8. L/Dモジュールを使用する時に衝突する作動しないこと。
9. 定電流の電源で電源とすること。
