光学製品 ------>>プリズム（Prism)(PDF)

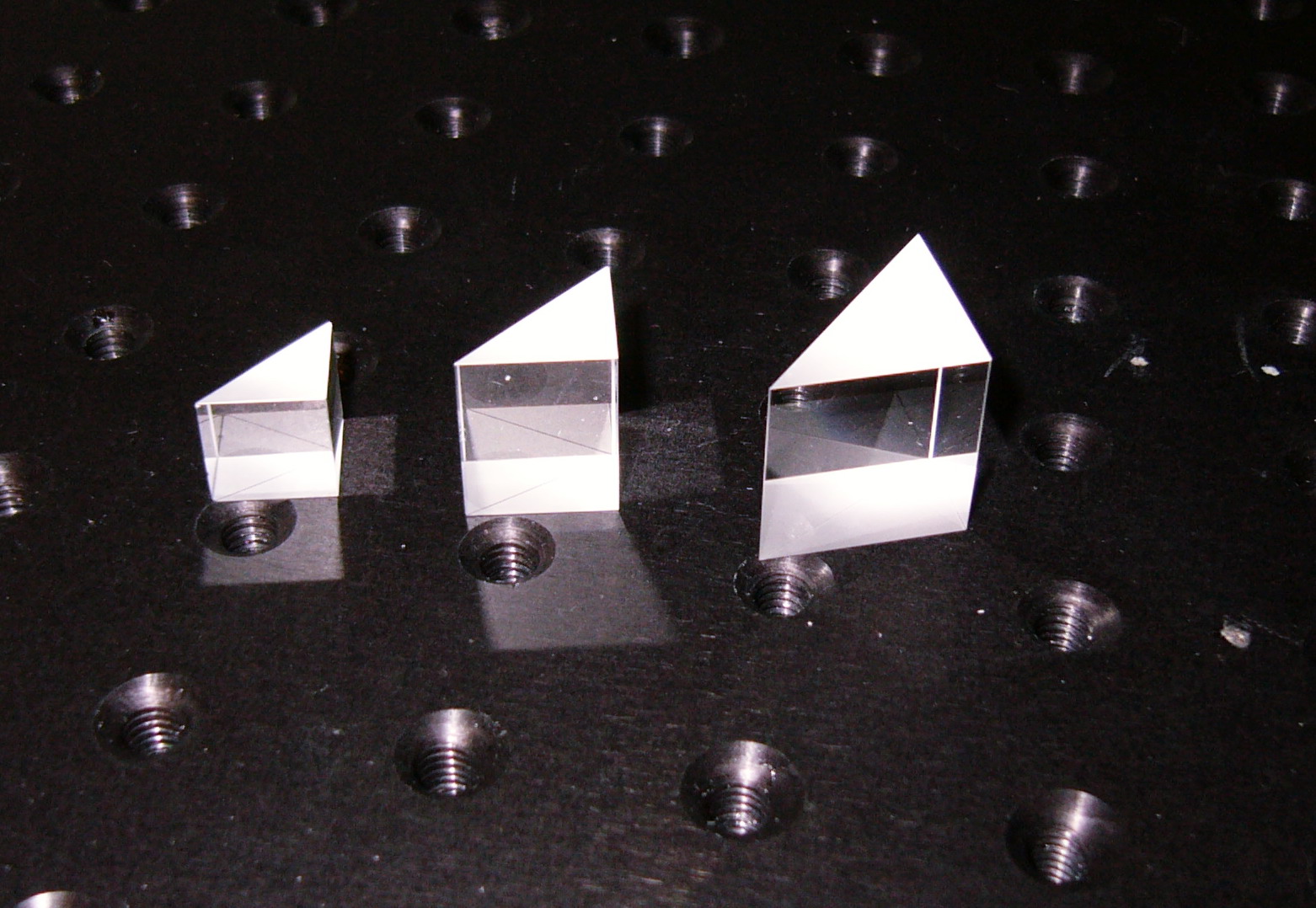

１、直角プリズム（Right Angle Prism）

製品写真:

仕様：

材料：BK7クラスA　★お客さんの要望による材料を選択することできる
寸法公差：±0.1ｍｍ
有効口径:＞80%
表面品質：60/40～20/10スクラッチ/デイグ
表面精度：λ/4~λ/8@ 633nm
面取り：0.3ｍｍ±0.1ｍｍ

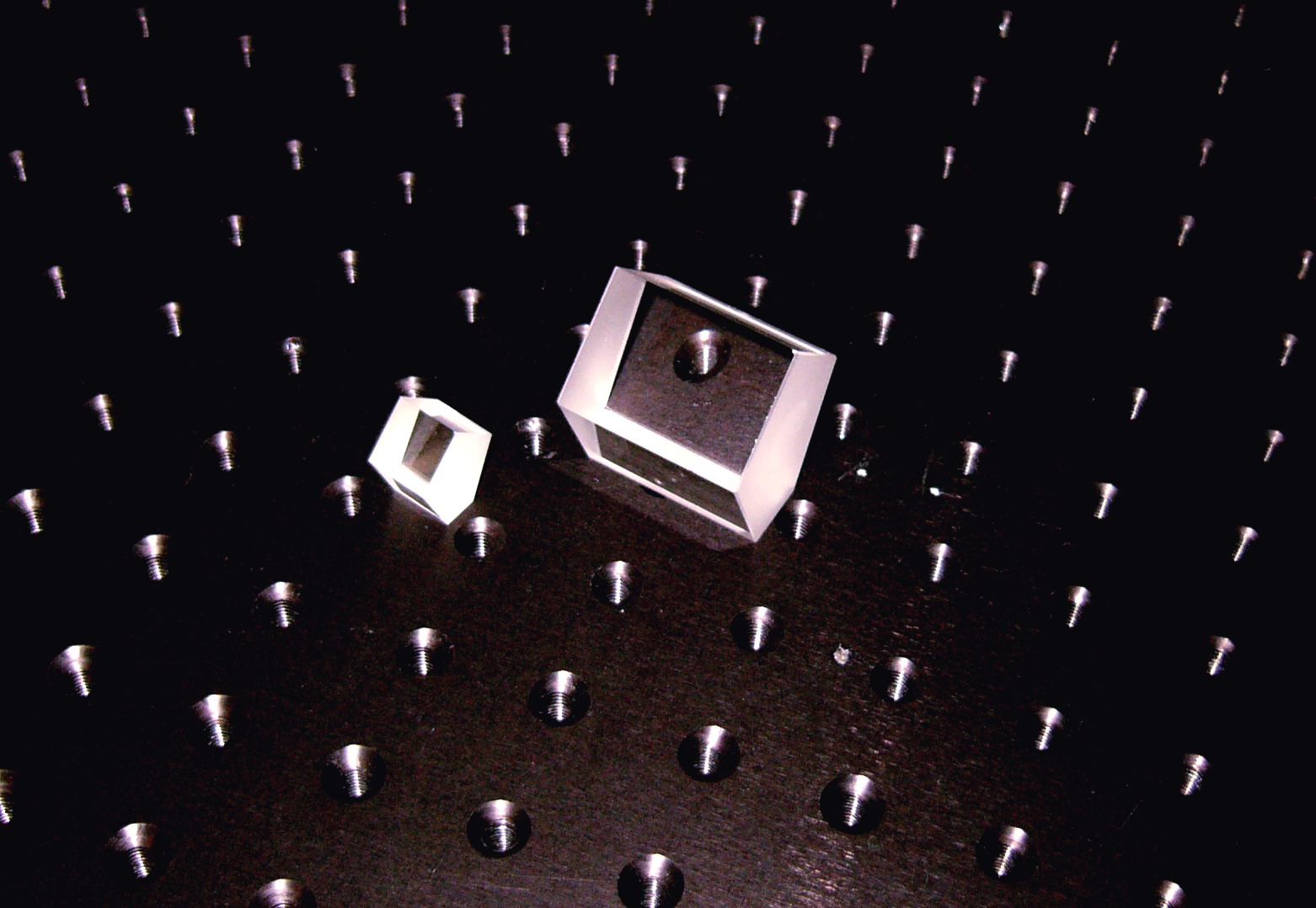

２、ペンタプリズム(Penta Prism)

製品写真:

仕様：

材料：BK7　光学グラス、溶融石英、
寸法公差：±0.1ｍｍ
表面品質：60/40スクラッチ/デイグ
表面精度：λ/4@633nm
角公差：10”
有効口径:＞80%
面取り：0.3ｍｍ×0.1mm

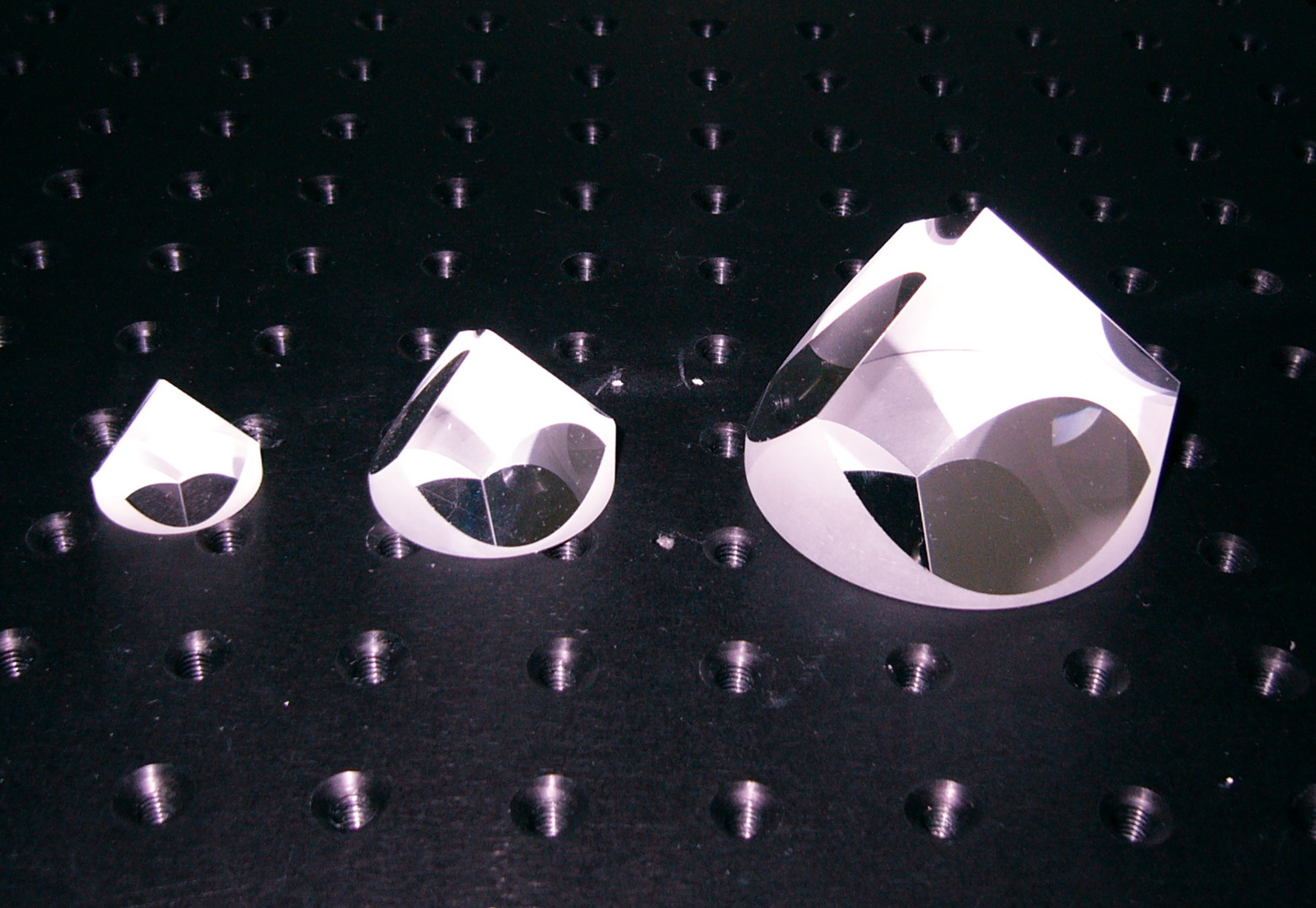

３、コーナキューブリトロリフレクター(Corner Cube Retroflector)

製品写真:

仕様：

材料：BK7　光学グラス、溶融石英、
寸法公差：±0.1ｍｍ
表面品質：60/40スクラッチ/デイグ
表面精度：λ/4@633nm
角公差：180度±５ア-ク秒
有効口径:＞80%
面取り：0.3ｍｍ±0.1mm

4、ドーブプリズム（Dove Prism）

製品写真:

仕様：

材料：BK7　光学グラス
寸法公差：±0.1ｍｍ
表面品質：60/40スクラッチ/デイグ
表面精度：λ/4@633nm
角公差：±３ア-ク分
有効口径:＞80%
面取り：0.2~0.5ｍｍ

5、アナモフィックプリズム（Anamorphic　Prism）

製品写真:

仕様：

材料：SF11　光学グラス
寸法公差：＋0.0/-0.15mm
表面品質：60/40スクラッチ/デイグ
表面精度：λ/8@633nm
角公差：±３ア-ク分
有効口径:＞80%(中心部分で)
θ＝２９027’±30”
コーテイング：直角面にMgF２単層

６、 ウエツジ板（Wedge Plates）

製品写真:

仕様：

材料：BK7　光学グラス、UV溶融石英
設計波長：632.8nm
設計屈折率：ｎ＝1.51467＠632.8nm
直径公差：＋0.0/-0.1mm
厚み公差：±0.2ｍｍ
表面品質：60/40スクラッチ/デイグ
ウエツジ角：±１’
平面精度：λ/4＠632.8nm
面取り：0.25×450
