光学製品 ------>>波長板（Waveplates）(PDF)
1、マルチオーダー波長板（Multi-0rder Waveplates）

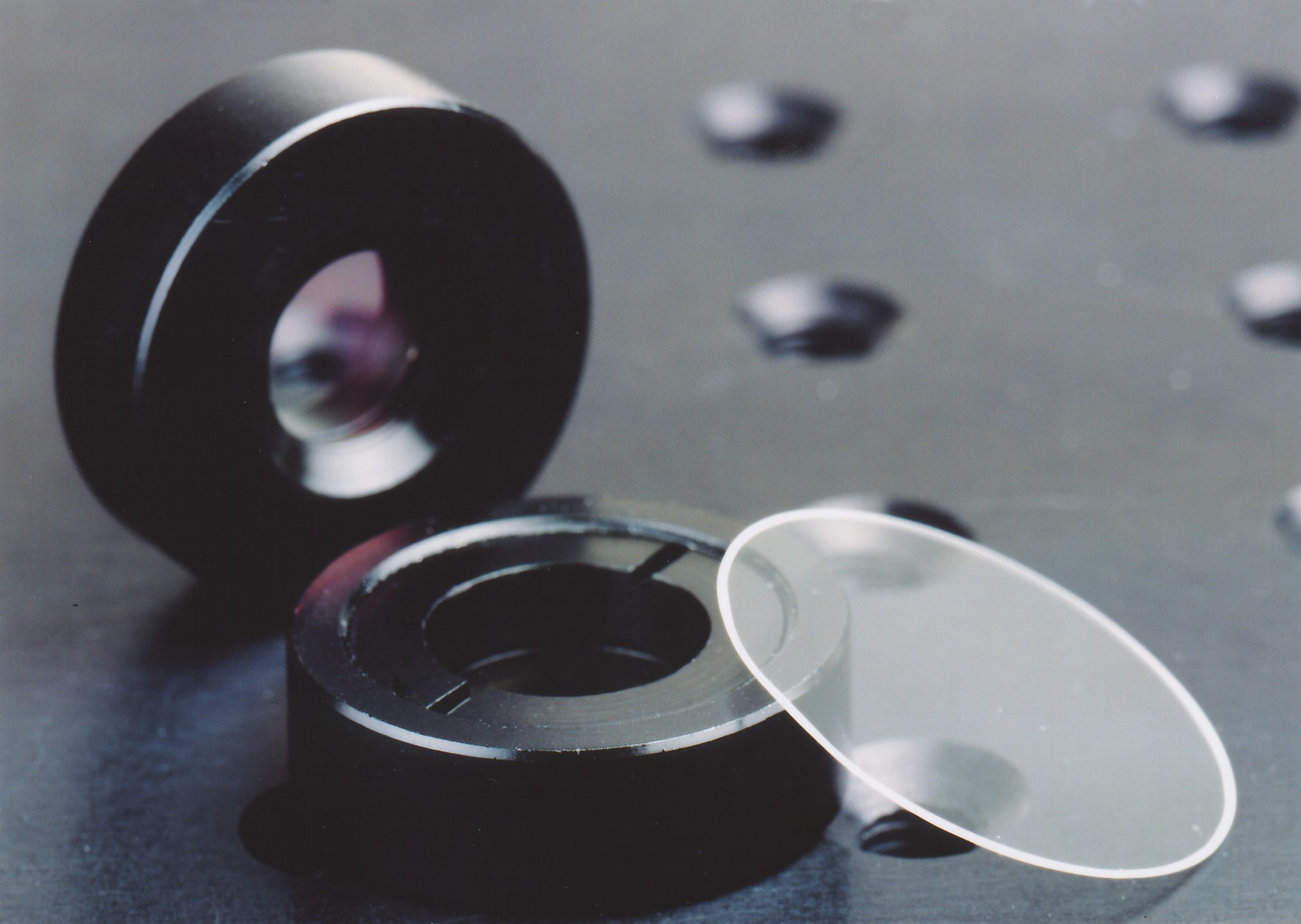

製品写真

肉厚み：～1mm
単一プレート
高損傷閾値
低コスト
★仕様：
材料：結晶石英
寸法公差：+0.0、-0.2mm
波面歪み：λ/8@632.8nm
相遅延公差：＜λ/500
波長域:：240～2100nm
平行度：＜１アーク秒
表面品質：20/10スクラッチ/ディグ
AR/ARコーティング：R＜0.2％（中心波長）
２、低オーダー波長板（Low-Order Waveplates）
製品写真
肉厚み：0.2～0.4mm
高損傷閾値
広い温度帯域
低コスト
★仕様：
材料：結晶石英
寸法公差：+0.0、-0.2mm
波面歪み：λ/8@632.8nm
位相遅延公差：＜λ/500
波長域:：240～2100nm
平行度：＜１アーク秒
表面品質：20/10スクラッチ/ディグ
AR/ARコーティング：R＜0.2％（中心波長）
３、ゼロオーダー波長板（Zero-Order Waveplates）
製品写真
▲接着型ゼロオーダー波長板
（Cemented ＆ Optically Contacted Zero-Order Waveplates）
二重プレート
広スペクトル帯域
広い温度帯域
ARコーティング
★仕様：
材料：結晶石英
寸法公差：+0.0、-0.2mm
波面歪み：λ/8@632.8nm
位相遅延公差：＜λ/500
波長域:：400～2100nm
平行度：＜１アーク秒
表面品質：20/10スクラッチ/ディグ
AR/ARコーティング：R＜0.2％（中心波長）
▲エアスペースゼロオーダー波長板（Airspaced Zero-Order Waveplates）
二重位相板
広波長帯域
広スペクトル帯域
高損傷閾値
ARコーティング/マウント付き
★仕様：
材料：結晶石英
寸法公差：+0.0、-0.2mm
波面歪み：λ/8@632.8nm
位相遅延公差：＜λ/500
波長域:：240～2100nm
平行度：＜１アーク秒
表面品質：20/10スクラッチ/ディグ
AR/ARコーティング：R＜0.2％（中心波長）
４、真のゼロオーダー波長板（True Zero-Order Waveplates）
製品写真
▲接着型真のゼロオーダー波長板
広スペクトル帯域
広い温度帯域
広い角度帯域
エポシキによる接着
★仕様：
材料：結晶石英
寸法公差：+0.0、-0.2mm
波面歪み：λ/8@632.8nm
位相遅延公差：＜λ/500
波長域:：400～2100nm
平行度：＜１アーク秒
表面品質：20/10スクラッチ/ディグ
AR/ARコーティング：R＜0.2％（中心波長）
▲単一プレート真のゼロオーダー波長板（Single Plate True Zero-Order Waveplates）
広スペクトル帯域
広い温度帯域
広い角度帯域
高損傷閾値
標準波長：1310nm、1550nm
λ/2波長板（半波長板）
５、ニ重波長の波長板 (Dual Wavelength Waveplates)
二重波長の波長板はTHG-PR偏光回転子で第三高調波発生、すなわち1064nm＆532nm
――355nmで最大変換効率がえられるようにレーザービームの偏光面くぉ操作するのに使われます。
THG-PR偏光回転子は以下のことができます：
製品写真
タイプⅡ(SHG)＆タイプⅡ（THG）
タイプⅠ（SHG）＆タイプⅠ(THG)
タイプⅡ(SHG)＆タイプⅠ（THG）
★仕様：
材料：結晶石英
寸法公差：+0.0、-0.2mm
波面歪み：λ/8@632.8nm
位相遅延公差：＜λ/300
６、フレネルロムプリズム(Fresnel Rhomb Prisms)
製品写真
▲BK7フレネルロムプリズム
★仕様：
材料：BK7ガラス
寸法公差：+0.0、-0.15mm
有効口径:80%
表面品質：20/10スクラッチ/ディグ
平面度：λ/10@632.8nm
波長域400nm～2000nm（BK7ガラス）
面取り：0.25mm×450
▲溶融石英フレネルロムプリズム
★仕様：
材料：UVグレード溶融石英
寸法公差：+0.0、-0.15mm
有効口径:80%
表面品質：20/10スクラッチ/ディグ
平面度：λ/10@632.8nm
波長域200nm～2000nm（BK7ガラス）
面取り：0.25mm×450
|
