レーザーダイオード製品 ------>>810nm 光 ファイバ - でのカップリング出力モジュ - ル  (PDF)

特性：

•  無冷却 量子阱光 ファイバ - 出力モジュール

•  マルチモ - ド 光 ファイバ - 出力

应用：

•  固体レーザー励起光源

•  メディカル

•  プリンティング

•  加熱源

•  材料处理

•  マーキング

仕様 （ 25 ℃）

外 形寸法 图：               モジュール足 图：

注意事项：

•  作動時静電を防止するため腕輪を付くこと。

•  電流は限定電流値を超えないこと。

•  サージを避けるため、電圧の安定化と定電流のドライバーを電源とすること。

•  使わない時 L/D モジュールをショートすること 。

•  出力ファイバーの出口に 清潔を守ること , レーザー発振の時 ， 光ファイバー端面を焼けられようにその端面に他のものを触られないこと。

•  L/D モジュールの作動中 ，光 ファイバーの出力端面の付近に紙等燃えやすいものを置かないこと 。

•  運行中に L/D モジュールを空冷または水冷で冷却すること 。

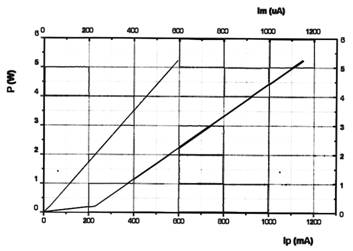

代表値グラフ ：
