レーザーダイオード製品 ------>>DPLモジュールシリーズ(PDF)

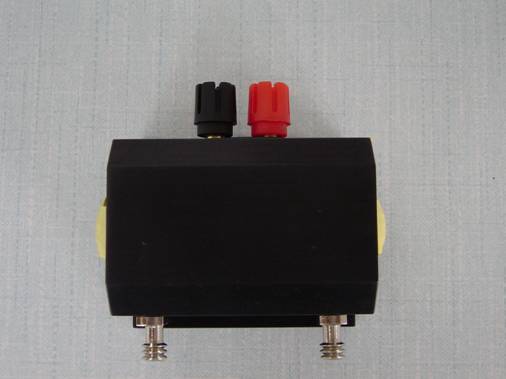

1 製品写真

2 概要説明 （ Description ）

L/D で励起する Nd:YAG レーザーは別々 30 W 、 50 W 、 100 W 、 150 W 、 200W の出力ができること 。 実装が簡単 、 コンパクト 、实用， 信頼性アップ ， システムの保守不要 ，中等 の出力パワーに最適な固体レーザーシステムです , 持っている現有設備中のキセンノランプまたはクリプトンランプに代われること。 L/D モジュールの寿命が長く ， Nd:YAG に励起、利得均一 ， 熱レンズ効果大幅改良 ， ビームの品質が優ている ，、 マルチモードレーザー加工業 ，高精度 微細加工に最適です 。

3  標準 特性（ Key Features ）

•  出力パワーは別々 30W 、 50W 、 100w 、 150W 、 200W ；

•  スペクトル幅 <3nm ；

•  出力ビーム直径は二種： 3mm 、 5 mm ；

•  高 信頼性 ；

4 応用範囲 （ Applications ）

•  レーザーマ - カ -

•  医　療

•  军   事

•  レーザー加工

仕様 （ Specification ）

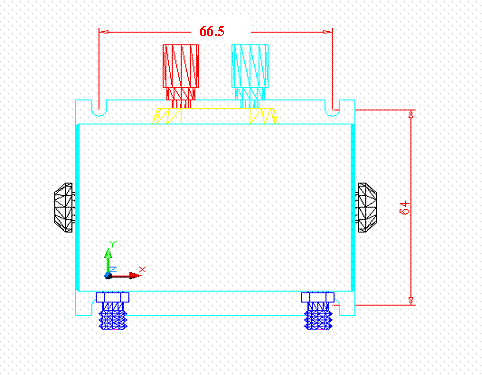

5 外形 図 （ Mechanical Dimensions ）（ 50W DPL 外形 図 ）

6  特性 曲线（ Typical Performance ） （ 50W クラス DPL 出力特性 曲线）

7 安全说明（ Safety Information ）

•  本 装置は 四 類レーザー製品に属する ，出 力が高いパワーで 为高功率不可见光 です 。 製品のマーカーに注意し ， ビームの出口に直視しないこと 。 ， 特に目を注意すること ， 作動中のレーザービームを目に直接発射しない事。

•  散乱光によると傷害を防止のため、 操作 者が必ずレーザー防護眼鏡を使用すること 。

•  実験室にレーザー警報標示を掲示する事 。

•  水冷温度 は最適 结果 によって決定する事 ， モジュール毎に最適の推薦温度があること 。

•  レーザー作動 电流 は限定電流を超えないこと。

•  ビームモードの品質を計測する時に 波長を可視波長に転換してからまたは減衰し出から CCD で計測すること 。

•  使用 環境に最適のはクリーンルーム ； 一般の環境で DPL 及び関係の週辺部品をシールにする事、結晶端面、共振器ミラーの表面を汚れされないこと使用しない場合は L/D モジュールをショ - トする事 。

•  高湿度の環境で作動すること、バーの共振器面に 結露しない事、レーザーを作動しない場合は 冷却機画稼動しないこと、レーザーを作動手前に ， 先ず冷却水を稼動することで 再 すぐ＞ 5 A の電流を通する事 ，；， 作動を停止することは ， 先ず電流を 0 にしてから電源を OFF にし ，再 すぐ 水冷機を閉じる 。
