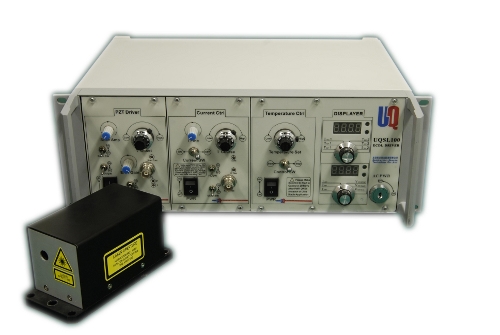

UQEL100型リトロ-構造の分離式半導体レーザー
(UQEL100 External Cavity Diode Lasers in Littrow Configuration）

製品紹介（Products Introduction）

UQEL100型リトロ-構造の分離式半導体レーザーは冷原子物理の研究成果によるとの製品である[1]～[2],その基本的な原理は格子の分散選択作用でそれは発振モードの間に競争のためスペクトル幅は狭くなる。リトロ-で構成する分離式半導体レーザーを格子で“０”回折次数のビームを出力ビームとして“１”回折次数のビームをフィードバックのビームとして出力の波長を選択する。レーザー出力の周波数を安定のためこのレーザー製品電流変調性能、分離式共振器をPZTでの変調性能を持っている。以上の長所によって既に幅広いて冷原子物理、レーザースペクトル、量子情報、計測、環境モニタ-、工業測定などに応用している。

主な仕様(Specifications)：

波长（wavelength）	375, 400, 635, 655, 675, 685, 780, 790, 810, 850, 895, 935, 1060, 1260, 1310, 1380, 1450, 1550, 1630, 1700,.nm etc
出力パワー（Output power)	10~150mW
波长可変范围（Wavelength tuning range）	10~100nm
無モ-ド跳動可変范围（Mode-hop free tuning range）	10~15GHz
スペクトル幅（Linewidth）	1MHz@50ms
側モード抑制比（Side mode suppression）	40~50dB
ビーム品質（Beam Quality）M2	>1.5
操作温度(Operating temperature）	15~45°C
パワー消耗（Power consumption）	Typ.>100W
レーザーヒード寸法（Head size）	110x65x73mm3
電源寸法（PowerSupply size）	380x240x130mm3

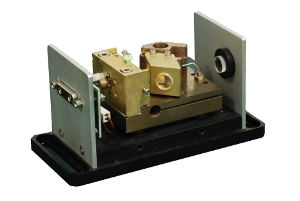

（Schematic diagram for ECL in Littrow configuration）

Product Introduction

UQEL100 External Cavity Diode Laser (ECDL) in Littrow configuration is designed based on research progress of cold atom physics[1],[2]. The principle of the ECDL reveals that the laser emission mode is enhanced by the optical feed back with a blazing grating, which restricts the spectrum of lasing mode by its narrow dispersion distribution and dominates the competition of the laser mode. The external cavity laser implements better performance both in single longitudinal mode and line-width comparing with PF configuration diode laser. In the Littrow configuration of the external cavity diode laser, the output laser beam is coupled by the “0th” order diffraction one of the blazing grating while the optical feedback beam is formed by the “1st” order one. UQEL100 external cavity diode laser offers advantages in simple structure, reliable, easy operation and inexpensive. To fit customer’s requirements on laser frequency stabilization, the function for current modulation and cavity (or PZT) modulation is available, furthermore its mode hop free tuning range is extended by feed forward technique[3].

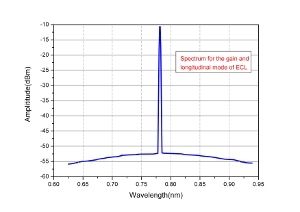

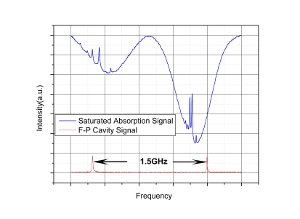

Saturated absorption spectrum of Rubidium	Gain and longitudinal mode

[1] K. B. MacAdam, A. Steinbach, C. Weiman. et al., Am. J. Phys., 1992, 60(12):1098～1111
[2] L. Ricci, M. Weidemuller, T. Esslinger, et al. , Opt. Commun., 1995, 117(5):541～549
[3] Zhang Jian, Chen Xuzong, et al. , Acta Optica Sinica, 2003, 23(10):1220～1224
