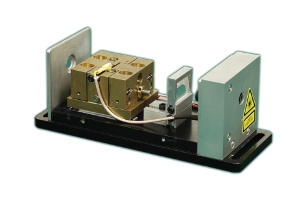

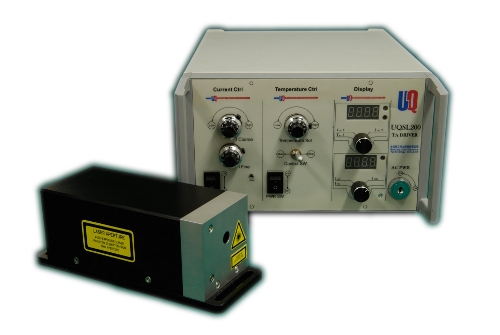

UQTL100型波長可変半導体レーザー増幅器
(UQTL100 Tunable Amplified Diode Lasers）

製品紹介（Products Introduction）

UQTL100型 波長可変半导体レーザー増幅器は半導体材料の誘導放出の原理を利用してコヒーレント光の増幅を実現するデバイスである[1]。波長可変半导体レーザー増幅器は半导体レーザー増幅器のチップとドライバーで構成する。半导体レーザー増幅器のチップは錐状構成のヘテロL/Dを採用する、それは入射のレーザー光を進行波で増幅する、そしてシード光を増幅させて且つ増幅していたビームの偏光、スペクトル幅、中心波長などの基本の物理特性をシード光と一致に持っている。注入電流の増加に伴って出力の光パワ-もある関数関係によって上がる。この装置はより幅広くのスペクトル利得を持っているため注入光の波長が変わるとそのz増幅器の出力波長も変われるそのため波長可変の性能が持っている。この製品は優立光太公司と北京大学と共に開発していた新型ものである[2]、長所として小形、操作便利、利得が幅広く、コンパクトに便利する。良い品質のレーザービーム出力を得るため　UQEL100波長可変半導体レーザーをMasterレーザーとして推薦する。

主要指标(Specifications)：

波長（wavelength）	645, 663, 670, 735, 770, 780, 795, 830, 840, 915, 940, 915, 94, 970, 980, 1020, 1060nm
最大出力パワー（Max. Output power)	500~1500mW
波長可変范围（Wavelength tuning range）	15~70 nm
スペクトル幅（Linewidth）	same as the master laser
側モ-ド抑制（Side mode Suppression）	>40dB
ビーム品質（Beam Quality）M2	1.5
作業温度（Operating temperature）	10~50°C
パワー消耗（Power consumption）	typ.<180W
増幅器ヒ-ド寸法（Head size）	28x70x73mm3
电源寸法（Power Supply size）	300x300x130mm3

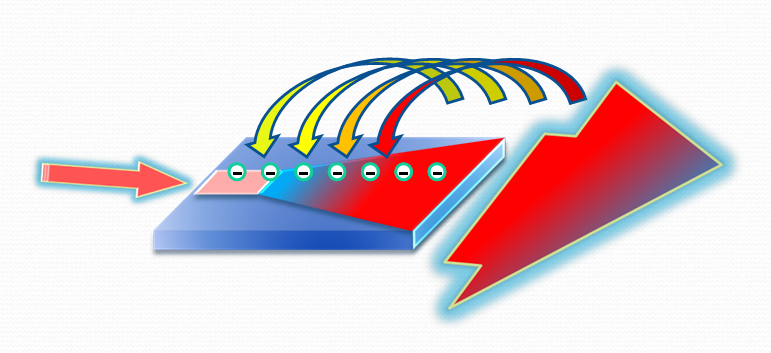

Principle of a tapered semiconductor amplifier

Product Introduction

UQT100 tunable semiconductor laser amplifier (TSLA) is a device for coherent amplification of light based on principle of stimulated emission amplification[1]. TSLA mainly consists of an amplifier chip and a electrical driver. The semiconductor amplifier chip is structured of heterodiode material in tapered configuration. It could boost the seed light power with single path by a factor of approximately 100 while retaining the favorable spectral properties of the master laser, such as polarization, lindwidth and laser frequency etc. The output power of TSLA is proportional to the injection current while input light intensity is fixed. TSLA can provid wide gain bandwidth, which possesses good tuning property. UQTL100 tunable semiconductor laser amplifier has been well designed by Peking University and UinQuanta Technology Co., Ltd, it takes the advantages in small size, easy adjustment, wide tunable range, integration available etc[2]. To obtain the high quality output of UQT100, the master laser UQEL100 is recommended.

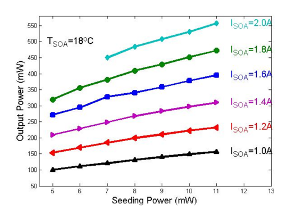

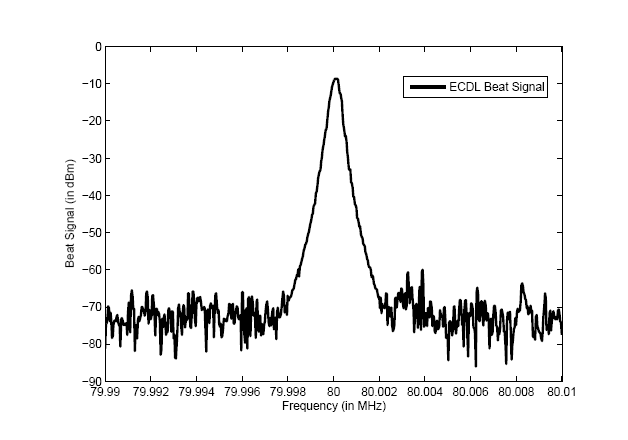

Output power vs seeding power	Beat signal between UQTL100 and UQEL 100

[1] 7 R. A. Nyman, G. Varoquaux, B. Villier, D. Sacchet, F. Moron, Y. Le Coq, A. Aspect, and P. Bouyer, Rev. Sci. Instrum. 77, 033105 (2006).
[2] Qianli Ma, Lin Xia, Bo Lu, Wei Xiong, Yin Zhang, Xiaoji Zhou, Xuzong Chen, Chin. Opt. Lett., , 16, 11, (2008)
